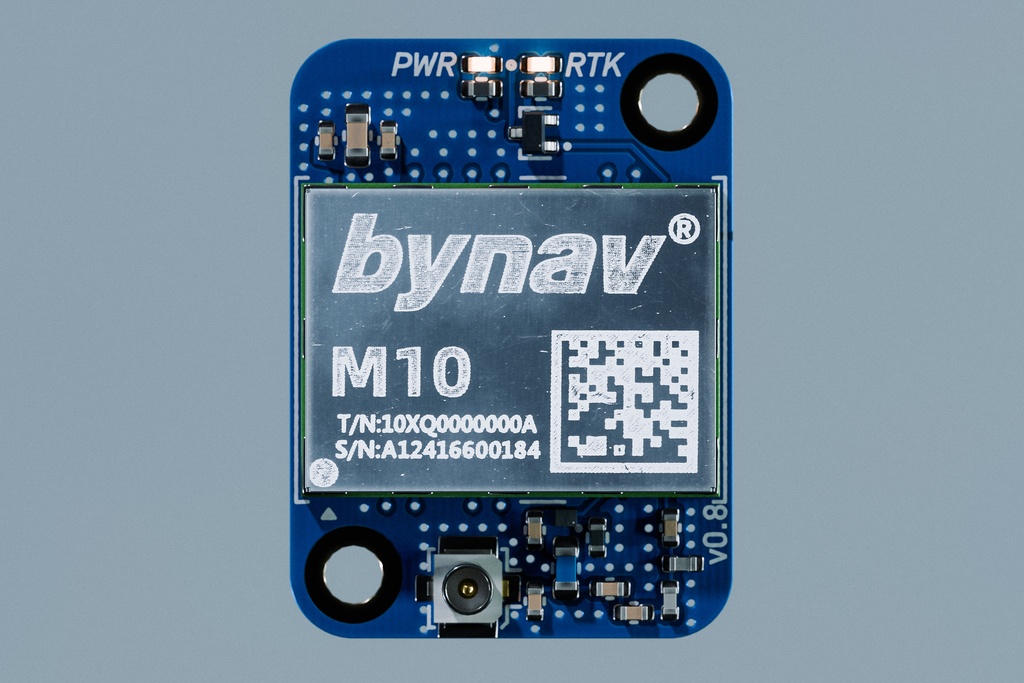

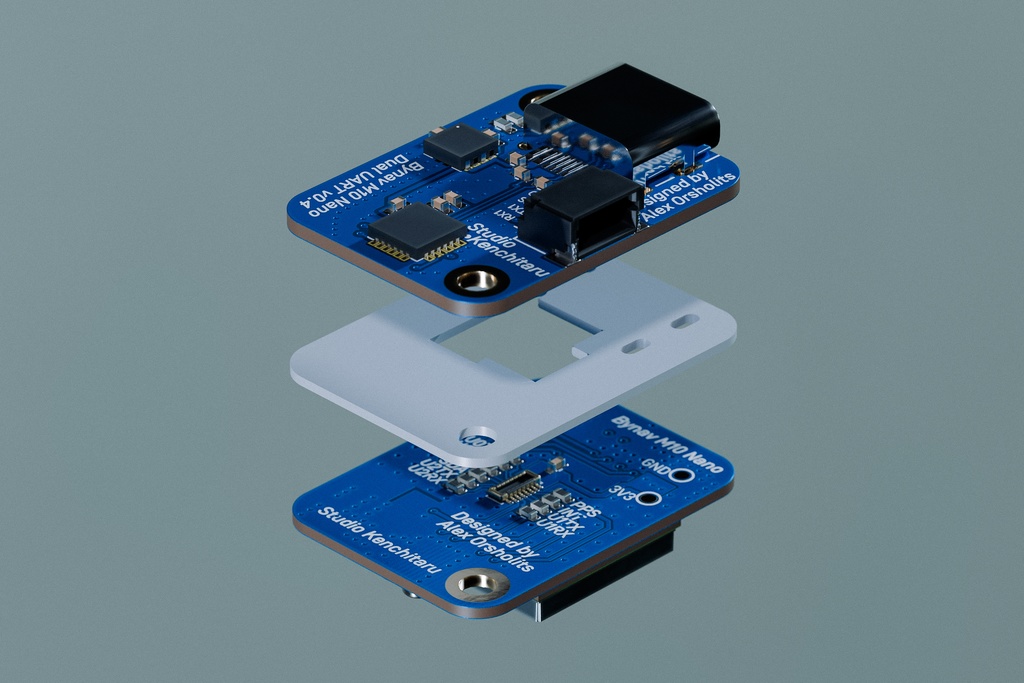

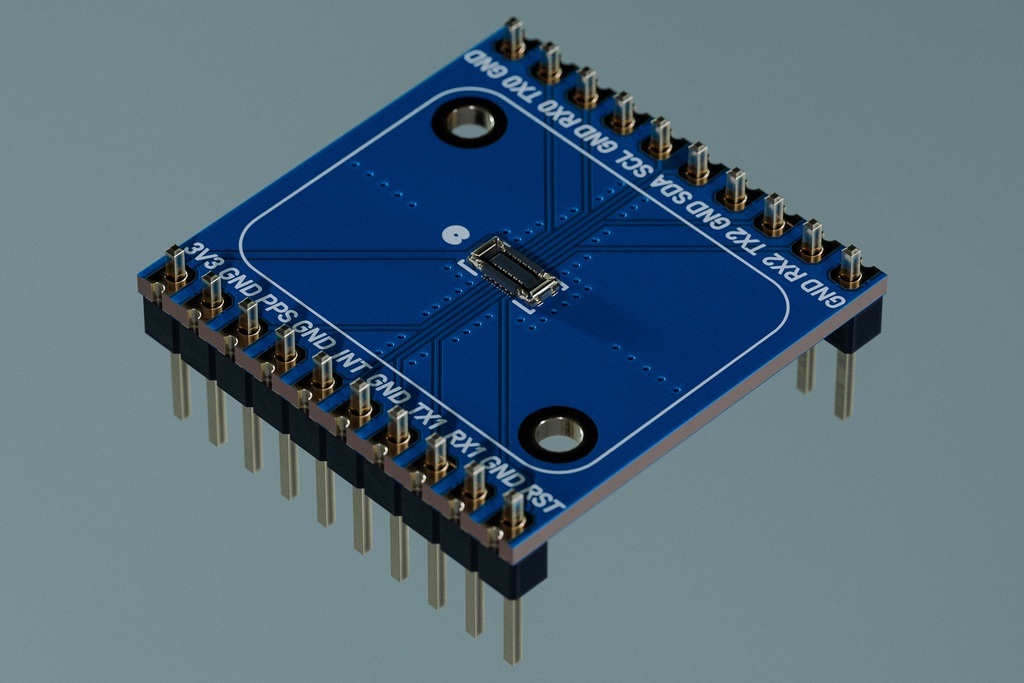

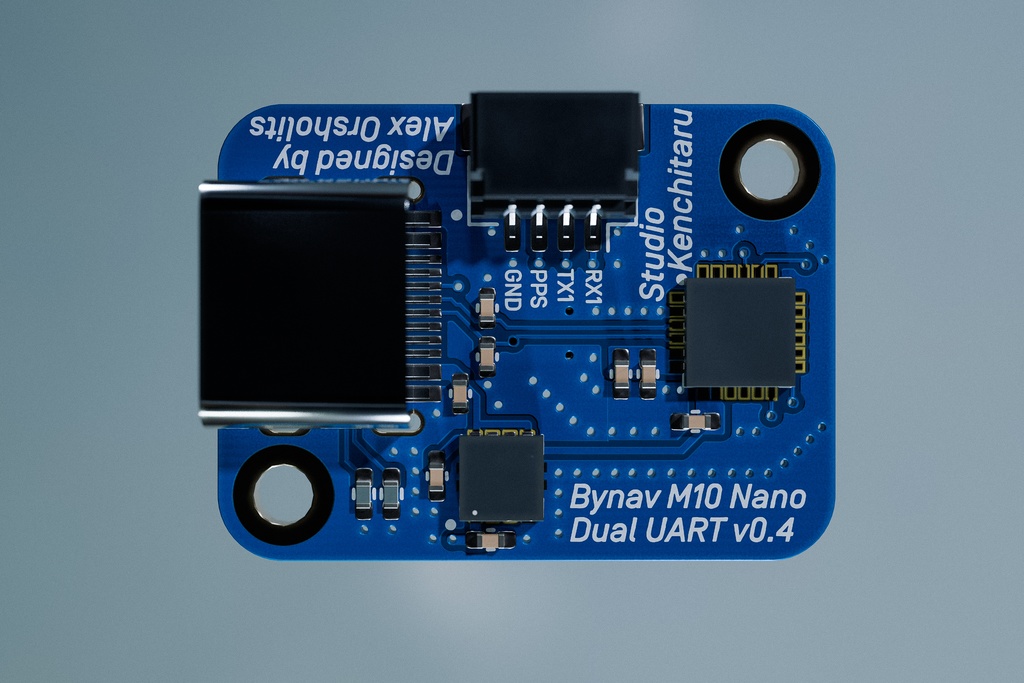

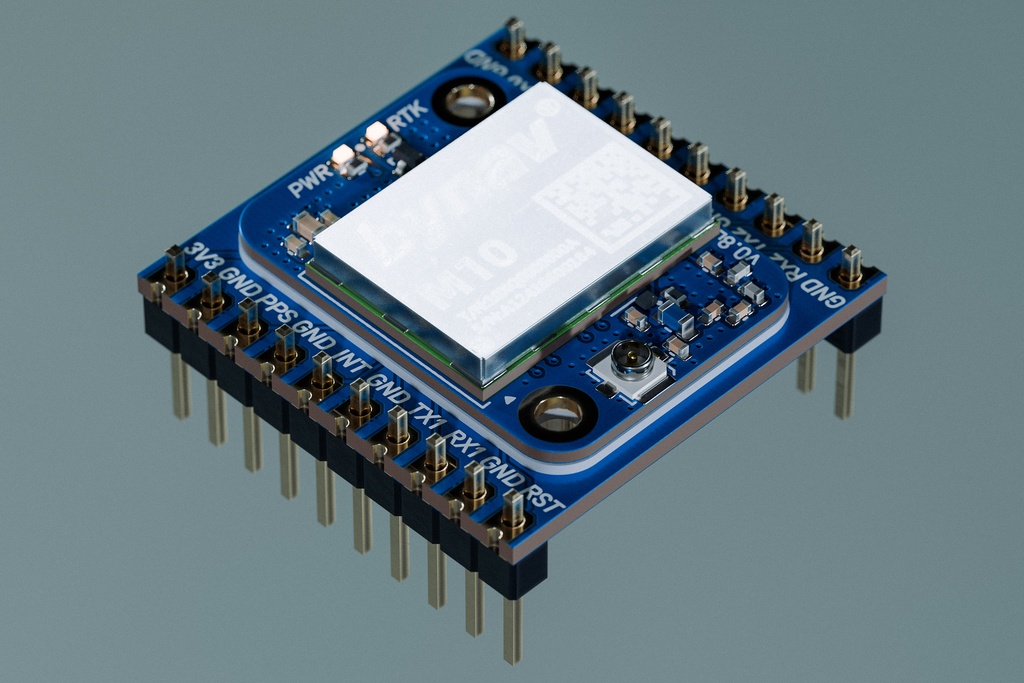

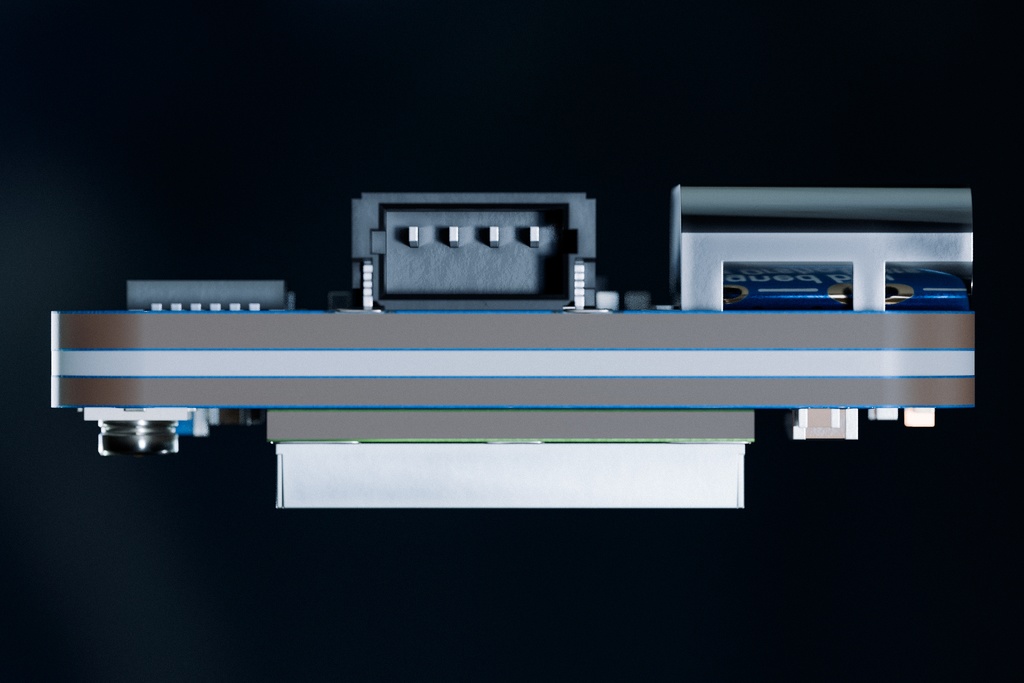

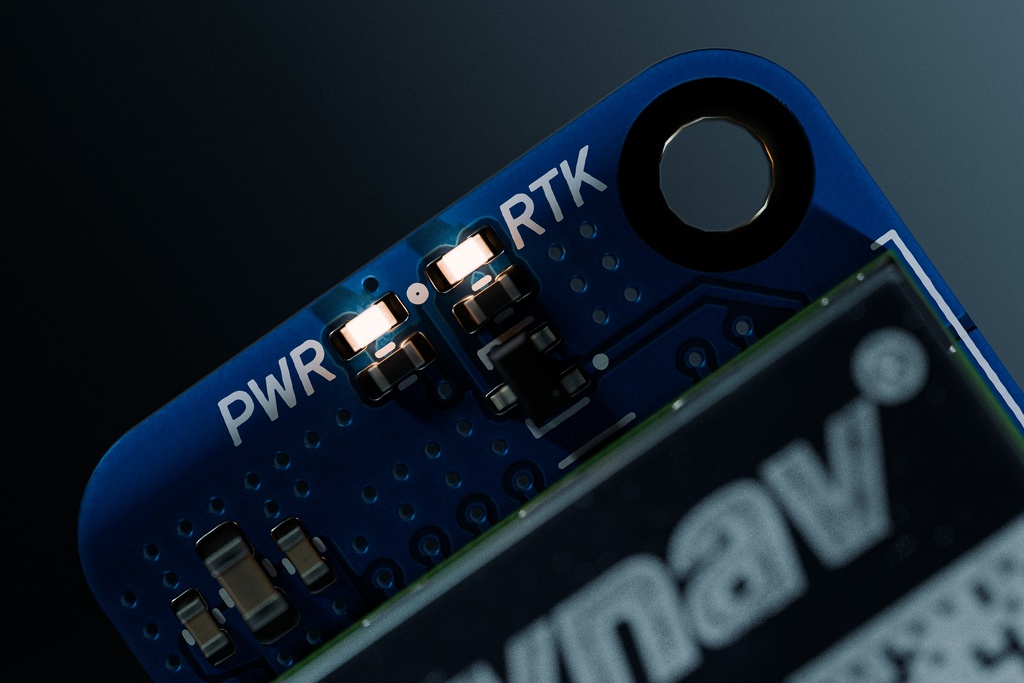

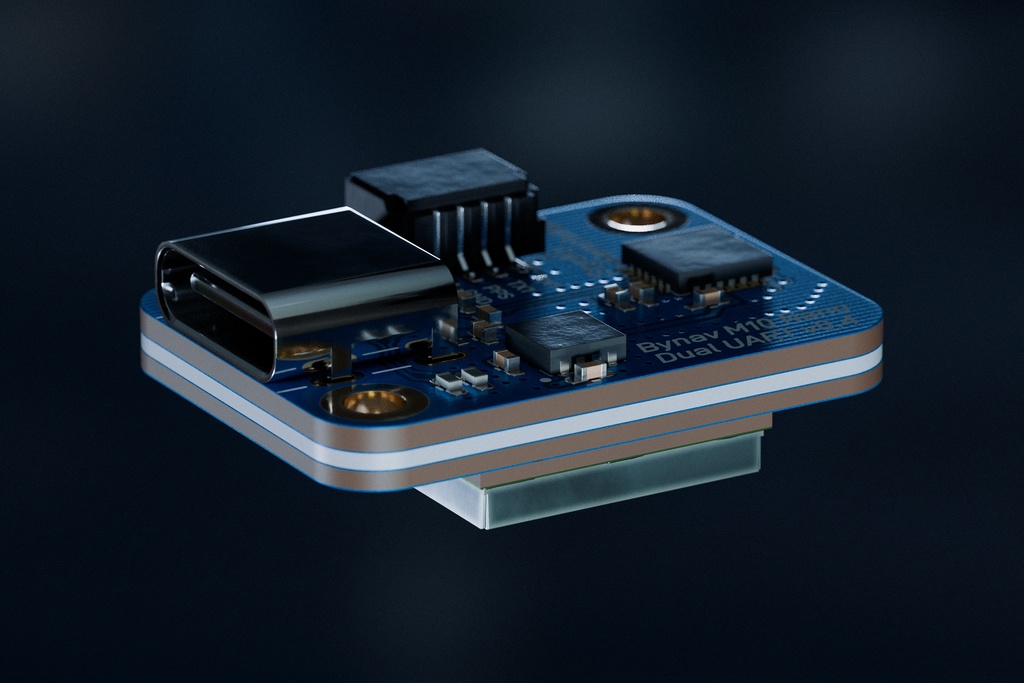

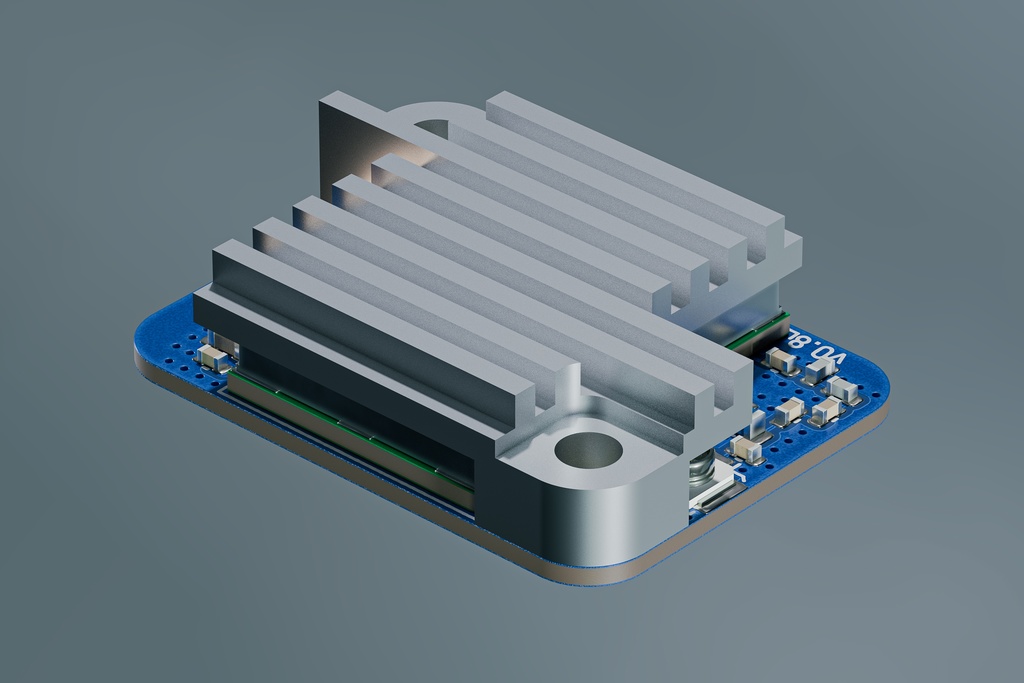

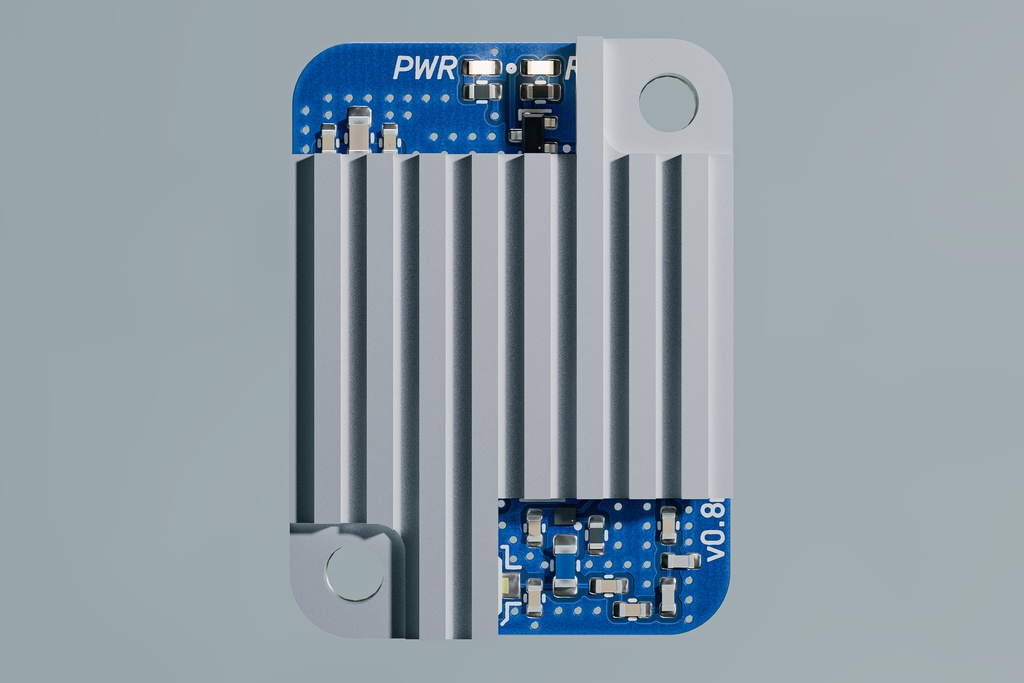

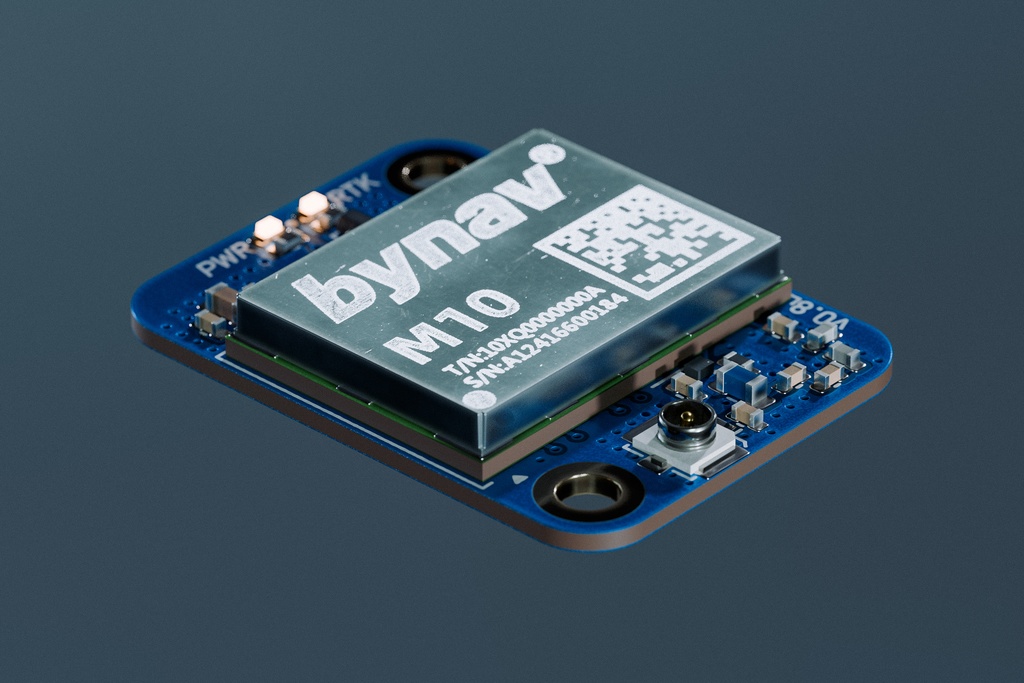

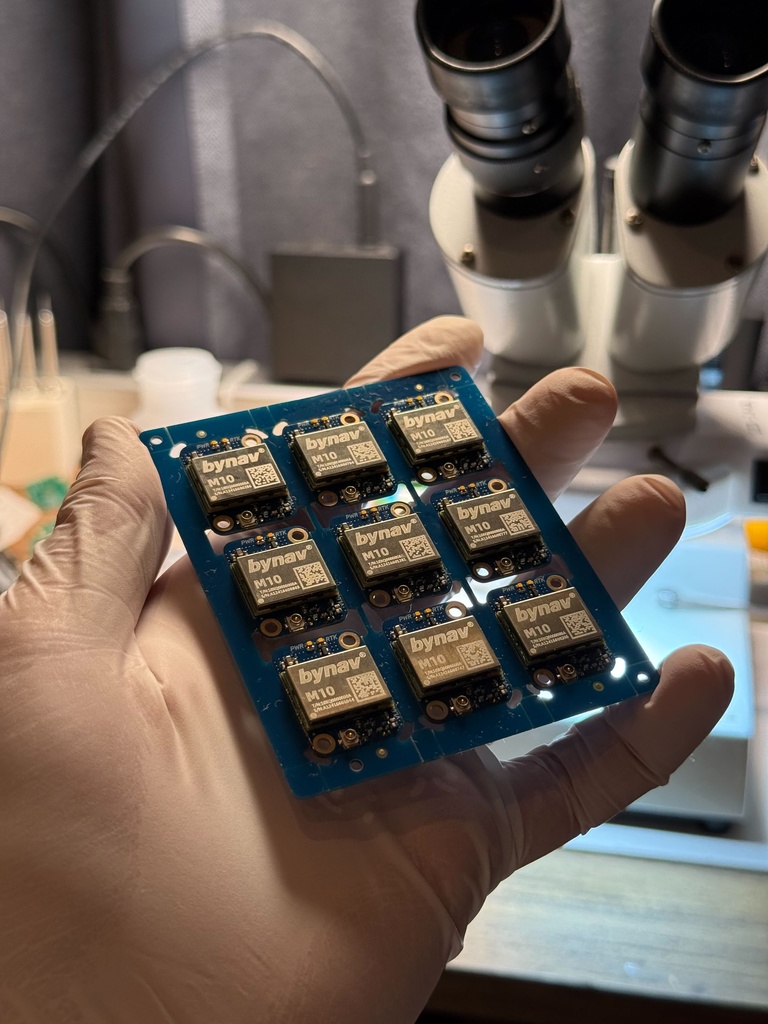

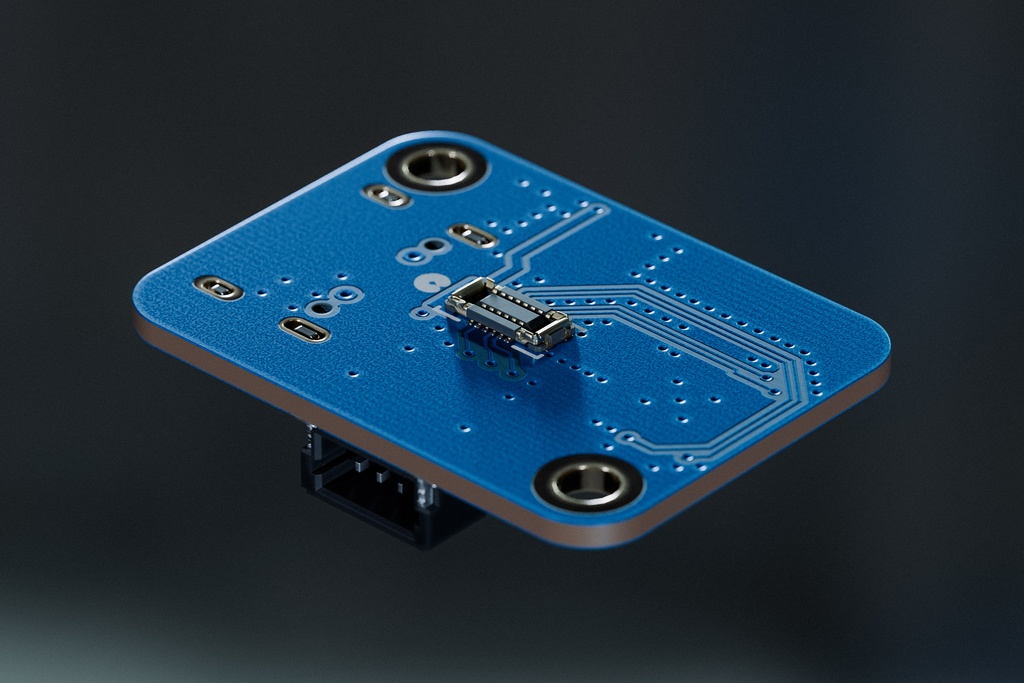

For international clients, please purchase here: M10 Nano → https://www.tindie.com/products/kenchitaru/m10-nano-by-studio-kenchitaru-gnss/ Dual UART Breakout → https://www.tindie.com/products/kenchitaru/dual-uart-breakout-for-m10-nano-gnss/ Studio Kenchitaruが提供する超小型・高性能のGNSS RTKソリューション。 17 × 23 mmの超小型モジュール「M10 Nano」と、それに対応する「Dual UART to USB-C Breakout Board」を選択可能です。 ロボティクス、測量、高精度ナビゲーション、タイミング用途など、組込みシステムにおいて小型軽量かつ高精度を必要とする方に最適です。 GPS、BeiDou、Galileo、GLONASS、QZSS、NavIC、SBASの全主要民生帯域に対応します。 ■ 主な特長 フルバンドGNSS対応 BDS-2: B1I, B2I, B3I BDS-3: B1I, B1C*, B2a, B2b, B3I GPS: L1 C/A, L1C*, L2, L5 GLONASS: G1, G2 Galileo: E1, E5a, E5b, E6* QZSS: L1 C/A, L1C, L2, L5, L6* NavIC: L5 SBAS*: L1 C/A 高精度RTK機能 10 Hz RTKローバー／基地局モード PPS出力精度：20 ns RMS BeiDou-PPP (B2b)対応 QZSS-CLAS、Galileo HASは今後のファームウェア更新で対応予定 ■ 小型・軽量 寸法：17 × 23 × 3.9 mm（±0.15 mm） 重量：2.2 g（±0.1 g） ■ インターフェース メインコネクタ：Molex 5050701222（対向側 5050661222）、ESD耐性 8 kV（接触） https://www.molex.com/en-us/products/part-detail/5050701222 https://www.molex.com/en-us/products/part-detail/5050661222 RF：電源供給型 UMCC（U.FL）コネクタ（3.2 V～3.25 V @ 100 mA）、逆電圧保護・ESD保護（接触 8 kV） ■ 同梱品 UMCC（U.FL）→ SMA変換ケーブル（100 mm） ブレッドボード用変換基板＋未半田ピンヘッダ ナイロンボルト ×2、ナイロンワッシャー ×4、ナイロンナット ×2 3Dプリントケース ■ 注意事項 発熱: M10は通常動作時に高温となります。長時間の直接接触は避けてください。 RTKステータスピン: アクティブLow（LOW = RTK固定、HIGH = 未固定）。反転回路は未実装です。 はんだ: 初回ロット（9個）は鉛入りはんだを使用しておりRoHS2非準拠です。鉛フリー版をご希望の方はご相談ください。 ハードウェアリビジョン: 画像はv0.8ですが、出荷品はSNRを改善したv1.0です。 ファームウェア: 2025年6月17日公開の最新v7.97を搭載して出荷。 ユーザーガイド（10 Hz設定、BeiDou-PPP設定、基地局化など）： https://outline.kenchitaru.studio/s/m10-nano/ ■ 参考資料 インターフェース仕様書（UG017 — Bynav M10）： https://www.bynav.com/media/upload/cms_15/UG017_Interface%20Protocol_Bynav.pdf BY_Connectソフトウェア： ダウンロード：https://www.bynav.com/media/upload/LargeFile/BY_Connect.zip ユーザーマニュアル：https://www.bynav.com/media/upload/cms_15/UG047_BY_Connect%20Software%20User%20Manual_Bynav.pdf リンク切れ時： https://www.bynav.com/en/resource/support
